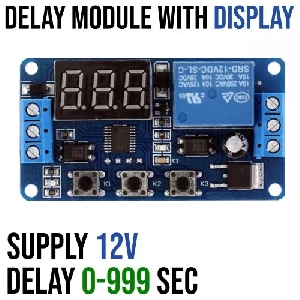

Časovač - programovatelný časový spínač s relé.
Univerzální časový spínač s releovým výstupem 12V a širokou škálou nastavení.

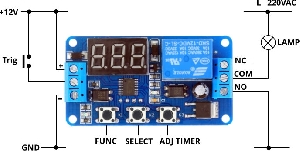

Jednoduše spojíte kontakty a relé je sepnuto po zadanou dobu.
Použití opticky izolovaného vstupu a výstupu.
Vyšší odolnost proti rušení.
3 tlačítka pro nastavení

Specifikace:
Velikost: 64,2x34,8x18,5 mm
Relé: 230VAC 10A, 30VDC 10A
Klidový proud: 20mA
Provozní proud: 50mA
Napájecí napětí: 10 ... 16VDC
Životnost: 100.000 sepnutí
Pracovní teplota: –40 ... +85°C

Popis módů:
Pro výběr módu podržte několik sekund tlačítko K1 a poté opětovným kliknutím zvolte mód.
Požadovaný mód potvrďte tlačítkem K2 nebo počkejte 3 sekundy, nežse nastavení automaticky uloží.
Při odpojení napájení je zachováno poslední nastavení zvoleného módu a časů.
P1: Po vstupním impulzu je relé sepnuto po nastavenou dobu T1.
P2: Po vstupním impulzu modul odpočítá nastavenou dobu T1, sepne relé, odpočítá nastavenou dobu T2 a relé vypne.
P3: Nekonečná smyčka, kde relé je vypnuto po dobu T1 a sepnuto po dobu T2
P4: Ihned po vstupním impulzu je sepnuto relé. Odpočet je spuštěn ale až ve chvíli, kdy vstupní signál zmizí. Po uplynutí doby T1 je relé vypnuto.
Pro výběr módu podržte několik sekund tlačítko K1 a poté opětovným stisknutím zvolte mód.

Nastavení doby T1 v módu P1 a P4: Stisknutím tlačítka K2 přepínáte řád (stovky, desítky, jednotky), stisknutím tlačítka K3 měníte hodnotu. Po nastavení všech hodnot ještěmůžete změnit pozici desetinné tečky. Pokud desetinná tečka nesvítí, je nastavený interval 0–999 sekund. Pokud svítí v pozici 99.9, je nastavený interval 0–99,9 sekund. Dalším posunutím desetinné tečky nastavíte interval 0–999 minut.

Nastavení doby T1 a T2 v módu P2 a P3: Modul obsahuje modrou indikační LED diodu. Pokud svítí, je na displeji zobrazena doba T1, v opačném případě doba T2. Přepínání při nastavení doby T1 a T2 se provádí krátkým stisknutím tlačítka K1. Nastavení hodnot časů T1 a T2 proveďte stejným způsobem, jak je popsáno v nastavení doby T1 v módu P1 a P4.
