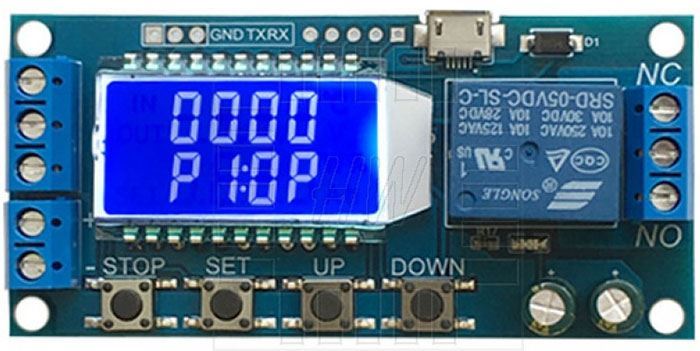

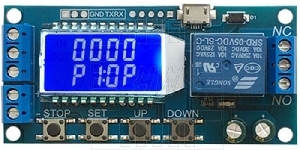

Přesný programovatelný časový spínač s možností nastavení času sepnutí od 0.01s až po 9999 minut ve čtyřech časových pásmech (0.01s/0.1s/1s/1min) a sedmi režimy časování včetně nastavení počtu cyklů.

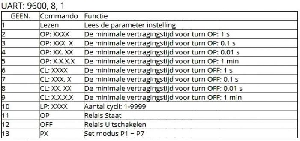

Parametry lze nastavovat i přes UART rozhraní.
Spouštění se provádí přivedením napěťového potenciálu na svorky HIG (3 ... 24V) nebo LOW (0 ... 0.2V).
Nastavení je uchováno i po vypnutí napájení.
Relé má přepínací kontakt dimenzovaný pro zátěž 10A/275VAC, 10A/30VDC.
Jejich činnost je opticky signalizovaná LED a nápisem OUT na LCD.
Součástí balení jsou i čtyři plastové distanční podpěry pro snadné přichycení.
Časovač lze napájet napětím 6 ... 30VDC nebo přes micro USB konektor.

Specifikace:
Napájení: 5 ... 30VDC
Spotřeba: klidová 15mA (podsvícený LCD), relé sepnuté 50mA, při 12VDC
Minimální spotřeba: 10mA (vypnutý LCD), 12VDC
Zatížení releového kontaktu: 275VAC/10A, 30VDC/10A
Druh kontaktu relé: přepínací
Časování: 0.01s ... 9999 minut
Počet cyklů: 1 ... 9999, nekonečno (----)
Spouštění L: 0 ... 0.2V
Spouštění H: 3 ...24V
Počet režimů: 7
Počet nezávislých časovačů: 1
Pracovní teplota: –40 ... +85°C
Barva zobrazovače: LCD bílá
Podsvícení: modré

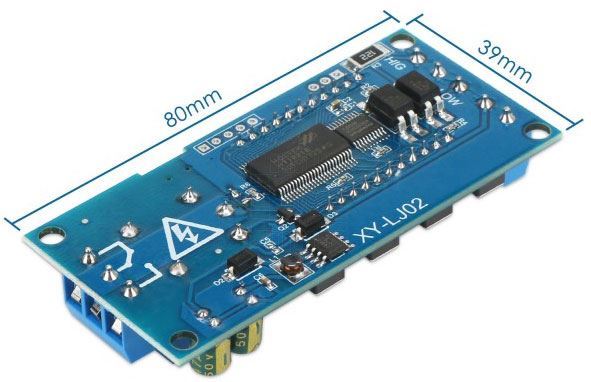

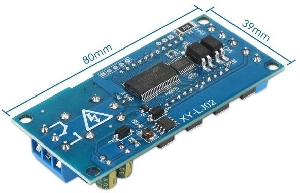

Rozměry: 80x38mm

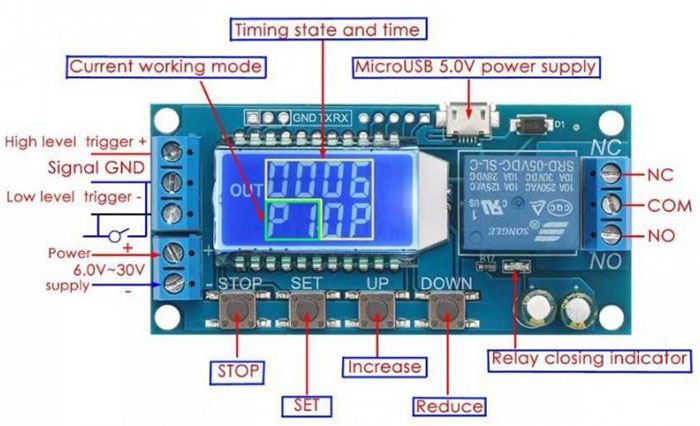

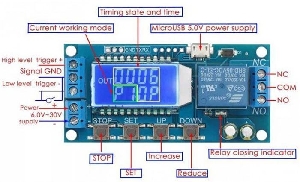

Popis tlačítek:
STOP: zastavuje časování a při nastavování (SET) mění časové rozsahy
SET: nastavení režimu časovače (2s), zobrazen nápis SET. Uložení hodnot držet 2s
UP: přidávání hodnoty
DOWN: snížení hodnoty

Popis svorkovnice:
+ : napájecí napětí (5...30VDC)
- : nulový potenciál napájení (0V)
HIG: spouštění časovače kladným napětím
LOW: spouštění časovače nulovým potenciálem
GND: nulový potenciál 0V
NO: releový kontakt v klidu otevřen
NC: releový kontakt v klidu uzavřen

Režimy časovače:
Px – režim
OP – zapnuto ON
CL – vypnuto OFF
LP – počet cyklů (----stále opakovat)
P1 – po spuštění časovač odčasuje hodnotu OP xxxx ON. Opětovným přivedení trigeru se opět spustí
P2 – jako P1 s tím, že pokud přijde triger během časování OP, tak se obnový čas OP,restart P3 – jako P1 s tím, že pokud přijde triger během časování OP, tak se vypne relé
P4 – triger spustí zpoždění CL a po doběhnutí zapne relé a odpočítává dobu OP
P5 – režim smyčky, OP xxxx doba ON, CL xxxx doba OFF, LP xxxx počet cyklů
P6 – po zapnutí napájení provede nastavený cyklus
P7 – jednoduchý časovač s nastavením pouze OP xxxx doba ON

Časový rozsah:
XXXX – 0 ... 9999 s
XXX.X – 0.1 ... 999.9 s
XX.XX – 0.01 ... 99.99 s
X.X.X.X – 0 ... 9999 minut
(rozsah se mění tlačítkem STOP)
