Časový spínač s výstupem na relé nebo TTL.
Modul digitálně programovatelného relé s funkcí zpoždění a cyklickým režimem.

Modul umožnuje nastavení sepnutí / rozepnutí relé v rozmezí 0.01s až 999,9min s funkcí zpoždění v synchronním či asynchronním režimu z možnosti nastavení počtu cyklů 1–9999 / nekonečno, kdy relé cyklicky opakuje nastavený čas sepnutí T1 a pauzu T2.

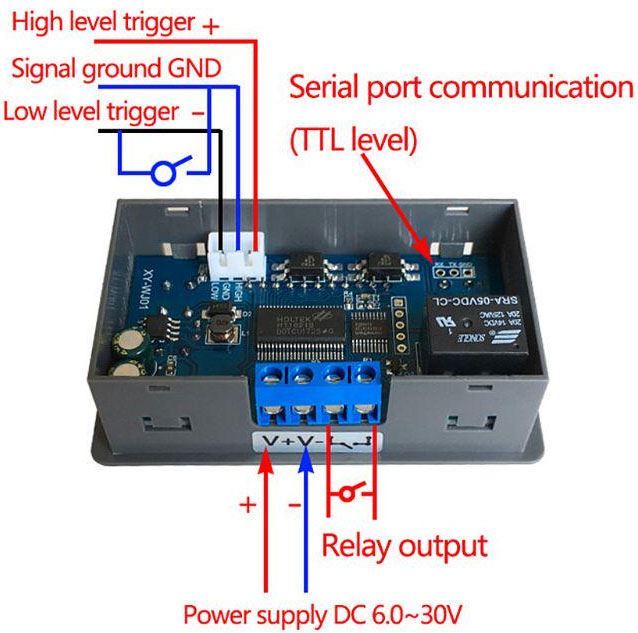

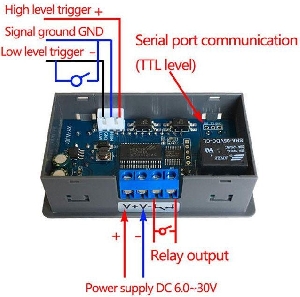

Relé je možné ovládat napětím 3.0V ... 24.0V, nebo sepnutím kontaktů, viz schéma zapojení.

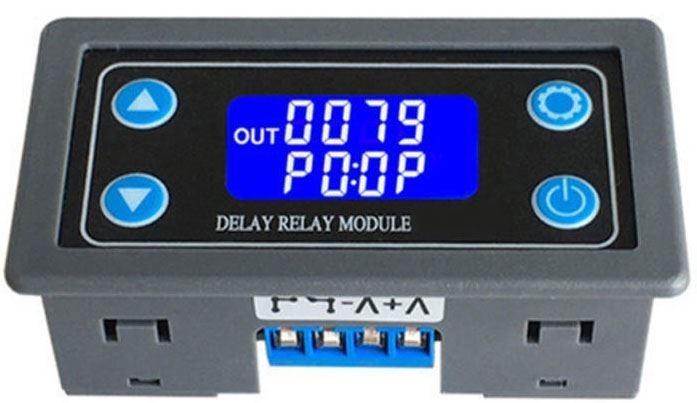

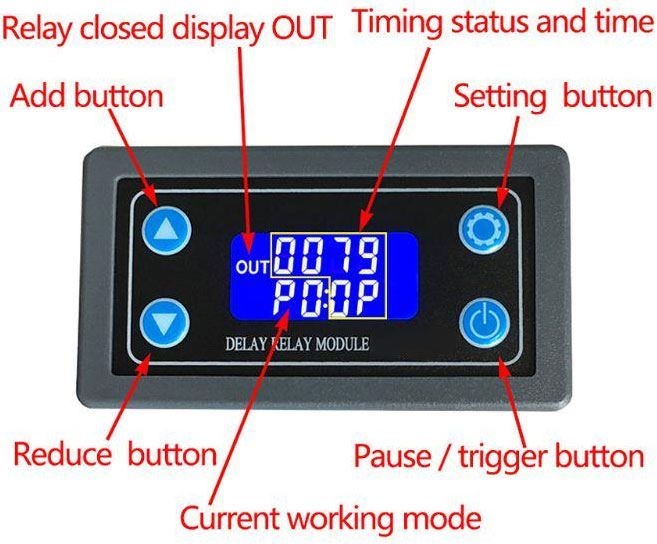

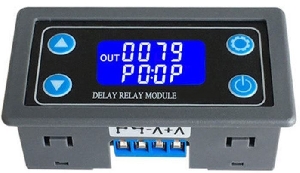

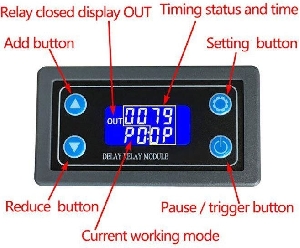

K zobrazení informací o nastavení a stavu relé slouží podsvícený LCD displej s bílým písmem, pro nastavení veškerých funkcí jsou kolem displeje rozmístěna čtyři digitálně řízená tlačítka.
Časový modul relé se používá v elektrických spotřebičích a zařízeních, kde je zapotřebí měnit stav pomocí přesného časování, pro ovládání osvětlení, topení či ovládání motorů, čerpadel, dávkovačů, strojů, ventilátorů, stykačů apod.

Funkce relé:
P1 – rozepnutí relé na nastavený čas t1 (opětovné zmáčknutí tlačítka v čase t1 resetuje odpočet)
P2 – rozepnutí relé nanastavený čas t1 (opětovné zmáčknutí tlačítka v čase t1 stopne časovač)
P3 – sepnutí relé na nastavený čas t1
P4 – rozepnutí relé na nastavený čas t1, sepnutí relé na nastavený čas t2 v cyklickém režimu (opakování) opětovné zmáčknutí tlačítka restartuje a zastaví časovač
P5 – sepnutí relé na nastavený čas t1, rozepnutí relé na nastavený čas t2 v cyklickém režimu (opakování) opětovné zmáčknutí tlačítka restartuje a zastaví časovač
P6 – rozepnutí relé na nastavený čas t1, sepne relé na nastavený čas t2 v cyklickém režimu (opakování)
P7 sepnutí relé na nastavený čas t1, rozepnutí relé na nastavený čas t2 v cyklickém režimu (opakování)
P8 Relé je sepnuto a rozpojením ovládacích kontaktů rozepne relé na čas T1
P9 Relé je rozepnuto a rozpojením ovládacích kontaktů sepne relé na časT1

Rozsahy nastavení času:
1) 0.01sec ... 99.99sec
2) 0.1sec ... 999.9sec
3) 1sec ... 9999sec
4) 1min ... 999.9min

Parametry:
Napájení 6V ... 30V
Odběr proudu při rozepnutém relé: 15mA
Odběr proudu při sepnutém relé: 50mA
Maximální zátěž relé: 125V/5A (625W)
Podpora Sériového ovládání TTL
Ovládání napětím: 3.0V ... 24.0V / 0.0V ... 0.2 (sepnutím kontaktů)

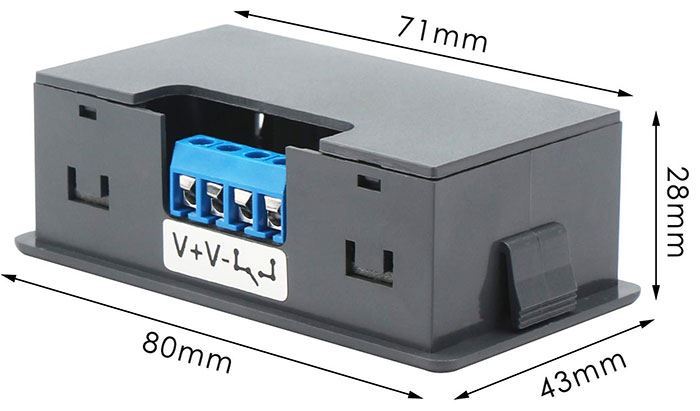

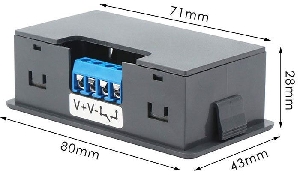

Rozměry: 80x43x28mm
Otvor pro vestavbu: 75x40mm
Hmotnost: 45g
