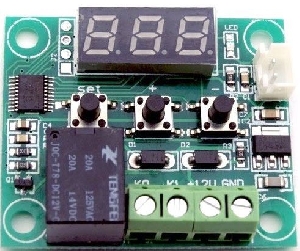

Modul digitálního termostatu s pamětí a LED displejem

Specifikace:
Pracovní napětí: DC 12V
Klidový proud: cca 10 mA
Provozní proud: cca 65mA
Výstup: relé max 20A 125VAC / 14VDC
Ovládaný rozsah: –50...110°C
Rozlišení: 0.1°C (-9.9°C...99.9°C) v ostatních rozsazích 1°C
Četnost měření: 2x / sec
Měřicí čidlo: NTC (10K 0.5%), vodotěsné
Pracovní podmínky: –10 ... 60°C, 20 ... 85%rH
Rozměry: 48x40x14mm

Návod k použití:
-připoj napájecí napětí a zátěž, na LED displeji se zobrazí teplota
-stiskni SET, teplota začne blikat
-stisknutím – a + nastav požadovanou teplotu a stiskem SET potvrď

Zobrazení displeje:
LLL – není připojeno teplotní čidlo
HHH – mimo rozsah

Nastavení dalších parametrů:
Podržet dlouze tlačítko SET a dále je možno nastavit dalších 6 parametrů:
P0 Relé spíná při nižší / vyšší teplě oproti nastavené (nastavení C/H, výchozí: C)
P1 Hystereze nastavitelná v rozsahu 0.1 ... 15 °C (výchozí hodnota 2 °C)
P2 Dolní limittermostatu (výchozí hodnota –50 °C)
P3 Horní limit termostatu (výchozí hodnota 110 °C)
P4 Offset teploty –7 °C až 7 °C (výchozí hodnota 0 °C)
P5 Opožděný start 0 až 10 minut (výchozí hodnota 0 minut)
P6 Bezpečnostní vypnutí při vysoké teplotě 0 °C až 110 °C (výchozí hodnota OFF – vypnuto), při této teplotě dochází k rozpojení relé

Limity P0 až P6 se nastavují tlačítky+ / -
Upozornění:
Teplotní rozsah termostatu se nastavuje kombinací P2+P1(hystereze) nebo P3+P1, přičemž aktivní je jen jedna kombinace v závislosti na nastavení P0 (inverzní funkce relé).
