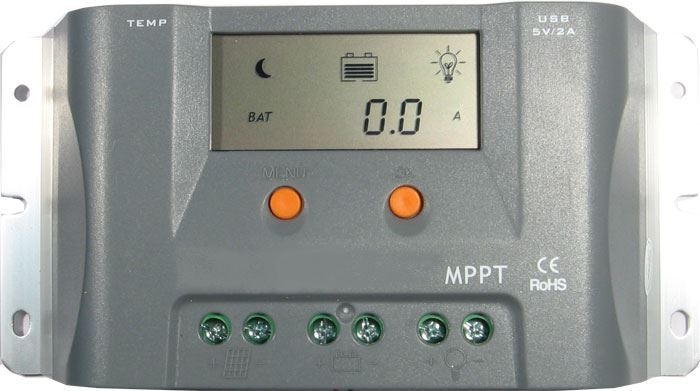

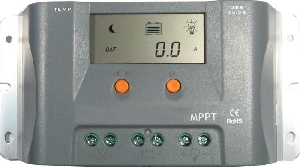

Solární regulátor MPPT 12V/10A
MPPT regulátor 10A pro olověné baterie se systémovým napětím 12V a pro FV panely o max. výkonu 130W s max. vstupním napětím 45V a min.vstupním napětím 15,8V.
Primárně je určen pro panely se systémovým napětím 12V, které při maximální zátěži generují 16–18V.
Stručný popis regulátorů MPPT:
Regulátory MPPT upravují pomocí vnitřního měniče V-A charakteristiku zdroje proudu solárního panelu tak, aby byla optimální pro nabíjení baterie.
Dokážou tedy využít energii ze solárních panelů lépe než regulátory PWM, které regulují nabíjení pouze pulsním omezením přímého propojení solárního panelu a baterie, kdy šířka pulsu je úměrná stavu nabíjené baterie.
Jinak řečeno, regulátor MPPT dokáže z vyššího napětí a nižšího proudu zdroje generovat ideální napětí a proud pro nabíjení baterie.
Např 18V/5A přemění na 14,5V/6,2A.
Účinnost konverze V-A charakteristiky bývá nad 95%, ztráty jsou tedy minimální a regulátory se zpravidla dají přizpůsobit různým druhům baterií tak, aby bylo nabíjení co nejoptimálnější.

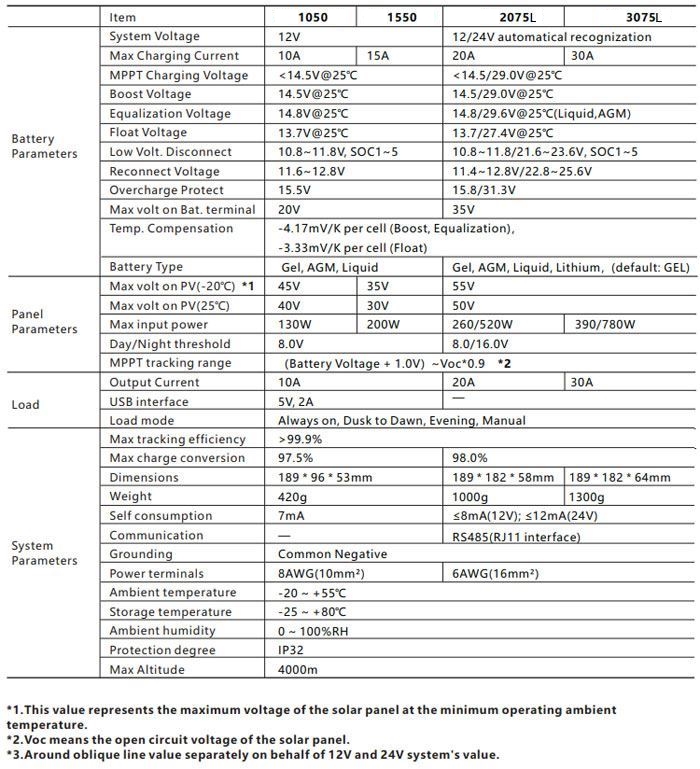

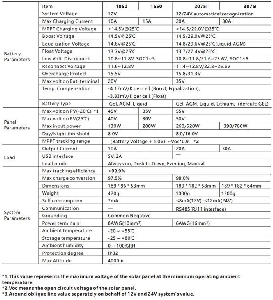

Specifikace:
Systémové napětí 12V
Max. výkon FV panelů: 130W pro maximální využití regulátoru.
(při použití výkonnějšího panelu nebude plný výkon využitý, avšak funkce regulátoru zůstane zachována bez poškození).
Max. výstupní napětí FV panelu: 45V
Min.výstupní napětí FV panelu: 15,8V – ověřeno vlastním měřením
Max. nabíjecí proud: 10A
Vlastní spotřeba: 7mA
4 stupňové nabíjení baterie (CC, CV – boost, CV – float, CV-equalize)
CC = nabíjení plným výkonem FV panelů do nastavené hodnoty konce nabíjení (CV-boost)
CV-boost = nabíjení po dobu 1–2hod po dosažení svorkového napětí 14–15V (nastavitelné)
CV-equalize= nabíjení zvýšeným napětím pro promíchání tekutého elektrolytu-volitelné jen pro baterie s tekutým elektrolytem
CV-float = nabíjení udržovacím napětím 13,5–13,8V (nastavitelné)
Volba typu Pb baterie: S tekutým dielektrikem, AGM, AGM GEL
Nevhodný pro Li-Ion, LiFePO4 nebo Li-Pol baterie
Odpojení zátěžě při napětí baterie 10,8–11,8V – nastavitelné
LCD displej pro nastavení a sledování provozních parametrů

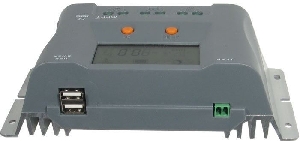

2x rozhraní USB
Teplotní kompenzace: –4,17mV/K na buňku při nabíjení boost+equal
-3,33mV/K na buňku při nabíjení float (udržovací)
Krytí: IP32
Provozní teplota: –25°C ... 55°C

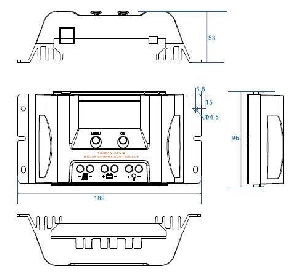

Rozměry: 189x96x53mm/0,42kg
