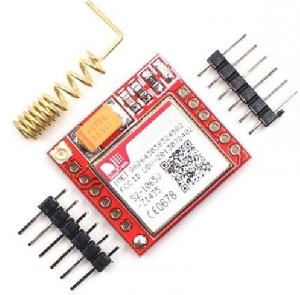

Quad band GSM / GPRS modul s podporou frekvencí 850 / 900 / 1800 / 1900 MHz.
Po zapnutí se automaticky připojuje do domácí sítě podle SIM karty.

Quad Band 850 / 900 / 1800 / 1900 MHz
Ovládání pomocí AT příkazů nebo knihovny pro Arduino
Komunikace přes sériový port
Napájecí napětí 3,7V – 4,2V
Slot pro microSIM
Se sluchátky a mikrofonem můžeme volat
Přijímá a odesílá SMS
Podporuje GPRS
Rozměry 25x23mm

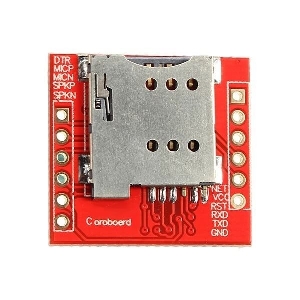

Popis zapojení:
IPX ant. Externí anténa 1
NET – Externí anténa 2
VCC – Napájení 3,5 až 4,2 VDC
RST – (Arduino pin 2) Reset
RXD – (Arduino pin 11) Přijímací kanál
TXD – (Arduino pin 10) Vysílací kanál
GND – -Pin
LED – Indikátor stavu modulu
RING – Výstup vyzváněcího tónu
DTR – Režim spánku
MIC + – (P) Vstup mikrofonu +
MIC – – (N) Vstup mikrofonu -
SPK + – (P) Výstup reproduktoru +
SPK – – (N) Výstup reproduktoru
