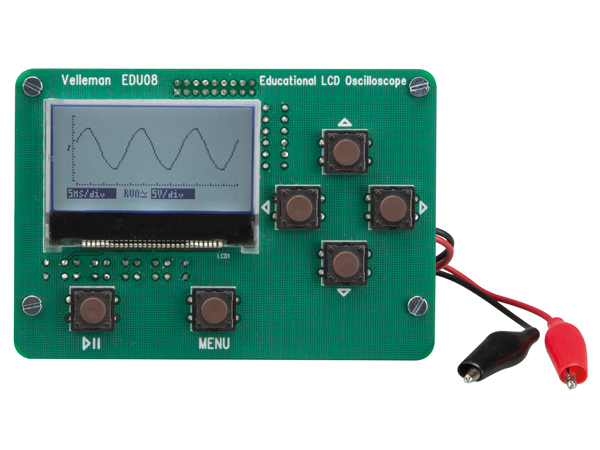

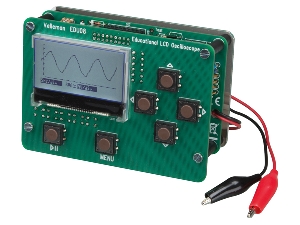

Stavebnice EDUCATIONAL LCD OSCILLOSCOPE
Stavebnici dodáváme pouze na objednávku, návod pouze v Anglickém jazyce

Postavte si svůj vlastní osciloskop a naučte se vizualizovat signály. Prohlédněte si signály o kterých se učíte v reálném světě!
Navzdory nízkým nákladům má tento osciloskop mnoho funkcí, kterými oplývají pouze nákladné přístroje, jako jsou signálové markery, kmitočet, dB, true RMS,...
Výkonná funkce auto-setup vše nastaví v mžiku!

Pozn.: Tento osciloskop nelze použít pro měření napětí vyšších než 30Vpp.
Technické údaje

vysokokontrastní LCD: 64 x 128 pixelů s podsvícením bílými LED
max sample rate: 1MS/s pro periodické signály, 100kS/s v reálném čase
šíře pásma vstupního zesilovače: 200kHz (-3 dB)
měření lze provádět až do: 100kHz
vstupní impedance: 100kohm // 20pF
max vstupní napětí: 30Vpeak (AC + DC)
vstupní vazba: DC a AC
AD rozlišení: 8 bit
režimy zobrazení: run, single
nastavitelná úroveň spouštění: v 16 krocích
rozsah časové základny: v 15 krocích, 10µs/díl až 500ms/díl
vstupní citlivost:v 6 krocích, 100mV/díl až 5V/díl
testovací výstup: 1.95kHz / 3.3Vpp
plný auto set up pro: Volt/díl a time/díl (nebo manuální)
citlivost až 10mV
měřené hodnoty: DC, AC+DC, true RMS, dBm, Vpp, min. & max.
odečet markerů time a napětí
odečet kmitočtu (pomocí markerů)
provoz na baterie: 4 x AAA baterie (max. 100mA)
power save mode
rozměry: 80 x 115 x 40 mm
váha: 190g s bateriemi

Tip:

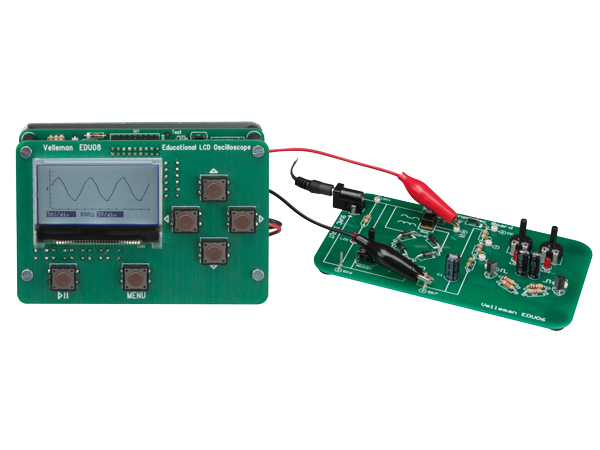

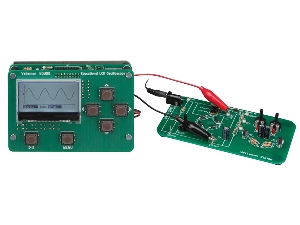

Použijte EDU06 osciloskop výukový kit k prozkoumání funkcí vašeho osciloskopu EDU08.
