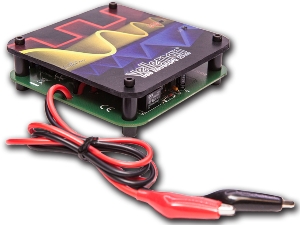

VÝUKOVÁ STAVEBNICE PC OSCILOSKOPU
Stavebnici dodáváme pouze na objednávku, návod pouze v Anglickém jazyce

Osciloskopy jsou nákladné a komplikované přístroje? Nikoliv tento!

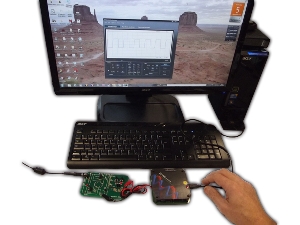

Postavte si vlastní osciloskop a využijte svůj PC k zobrazení svých měření.
Tato malá a snadno sestavitelná stavebnice má všechny vlastnosti plnohodnotného osciloskopu, stejně jako PCSU200 nebo PCSU1000.
Stavebnice obsahuje vše potřebné včetně podrobného návodu a měřících kablíků.

Technické údaje

osciloskop:
šíře pásma: DC až 200 kHz ± 3 dB
vstupní impedance: 100 kohm / 20 pF
max vstupní napětí: 30 V (AC + DC)
časová základna: 10 µs až 500 ms na dílek
vstupní rozsah: 100 mV až 5 V/division
vstupní citlivost: 3 mV rozlišení displeje
odečty: True RMS, dBV, dBm, šp šp, činitel plnění, kmitočet…
délka záznamu: 1k vzorků
vzorkovací kmitočet: 62.5 Hz až 1.5 MHz
funkce vzorkovací historie
auto set-up funkce
pre-trigger funkce : na 0.1 ms/div .. 500 ms/div rozsazích
možnosti perzistence: barevně odlišené, proměnné a nekonečné

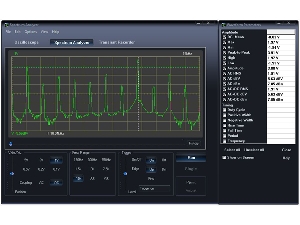

spektrální analyzátor:
kmitočtový rozsah: 0 .. 150 Hz až 75 kHz
princip funkce: FFT (Fast Fourier Transform)
FFT rozlišení: 512 řádků

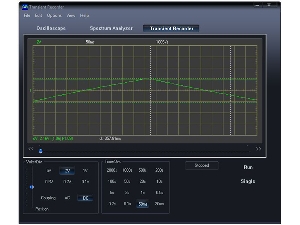

tranzientní rekorder:
časová základna: 20 ms/div až 2000 s/div
max. doba záznamu: 9.4 h/obrazovku
automatické ukládání dat
záznam a přehrání obrazovek
automatický záznam po dobu delší než 1 rok
max. počet vzorků: 100/s
min. počet vzorků: 1 vzorek/20 s
všeobecné informace:
markery pror: amplitudu/napětí a kmitočet/čas
volba expertního nebo základního režimu v softwaru
vstupní vazba: DC a AC
8 bitové rozlišení
ukládání displeje a dat
napájení přes USB: +/- 200 mA
využívá Microsoft® human interface device (HID) driver, žádný externí driver není třeba
rozměry: 94 x 94 mm / 3.7 x 3.7"
minimální systémové požadavkys:
IBM kompatibilní PC
Windows® XP, Vista, 7, 8 *
SVGA grafická karta (min. 1024 x 768)
myš
volný USB port 1.1 nebo 2.0
