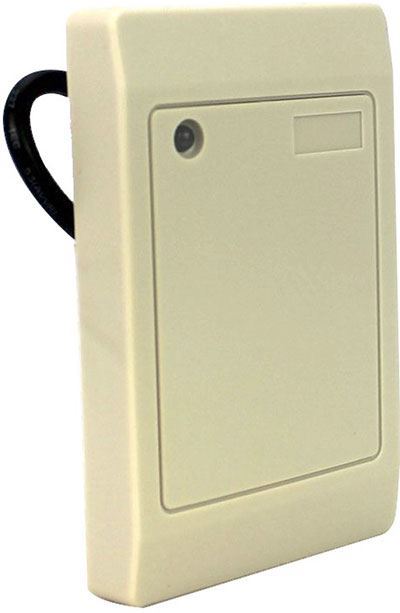

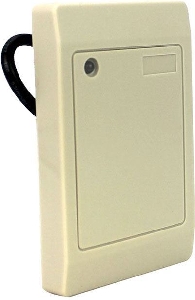

Modul přístupového systému 125kHz na karty a kontaktní čipy.

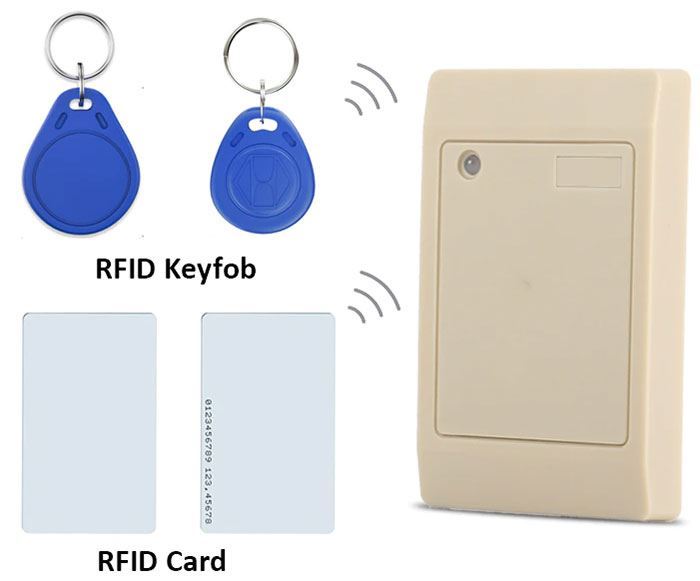

Čtečka je určena pro čtení RFID čipů na frekvenci 125kHz.
Systém je uložen v plastovém boxu a PCB je chráněna epoxidovou pryskyřicí.
Elektronika je doplněna o indikační LED diodu a buzzer.
Zařízení čte 26 bitové ID čipů v binární formě.

Specifikace:
Komunikační rozhraní: Wiegand 26 bitů
Frekvence: 125kHz
Typ čipů: EM
Napájení: 8 až 15V
Pracovní proud: 70mA
Max. délka vedení: 60 až 100m
Dosah čtení: až 15cm
Rozpoznání čipu: <200ms
Čtecí interval: <500ms
Rozměry : 115x74x16mm

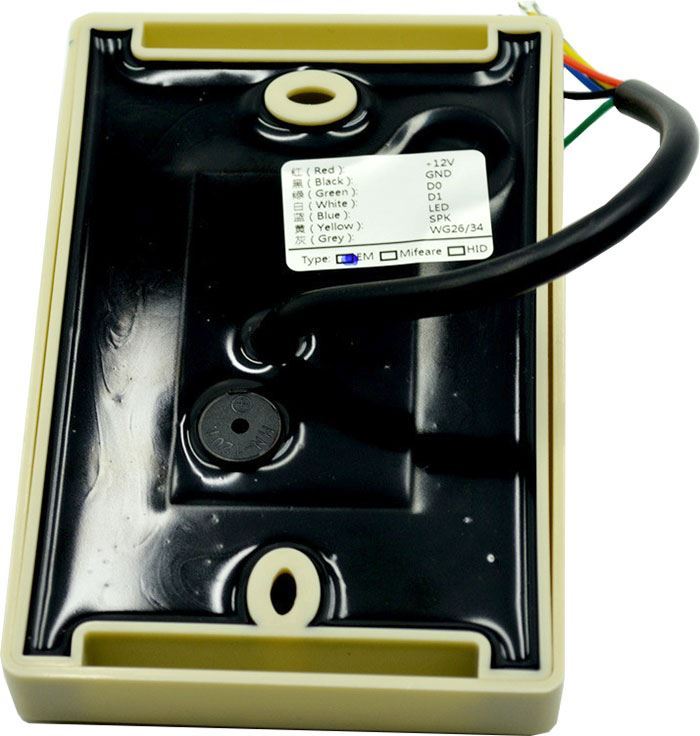

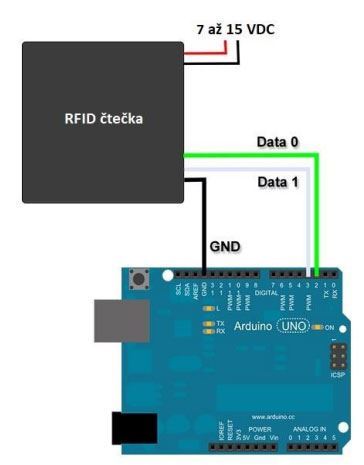

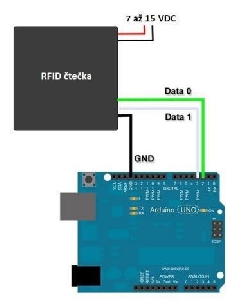

Zapojení vývodů:
Červený: napájecí svorka +, 7–15VDC
Černý: napájecí svorka –, GND
Zelený: datový vodič Wiegand D0
Bílý: datový vodič Wiegand D1
Žlutý: aktivace bzučáku, píská při propojení s GND (log.0)
Modrý: aktivace změny barvy LED, při propojení s GND svítí zeleně
Šedý: přepínání formátu výstupních dat. Při propojení s GND je výstupní
formát Wiegand 34bit, při nezapojení je formát Wiegand 26bit.
