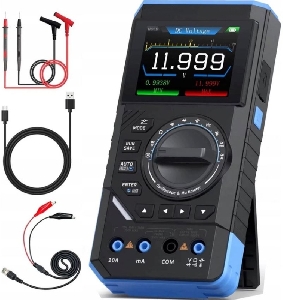

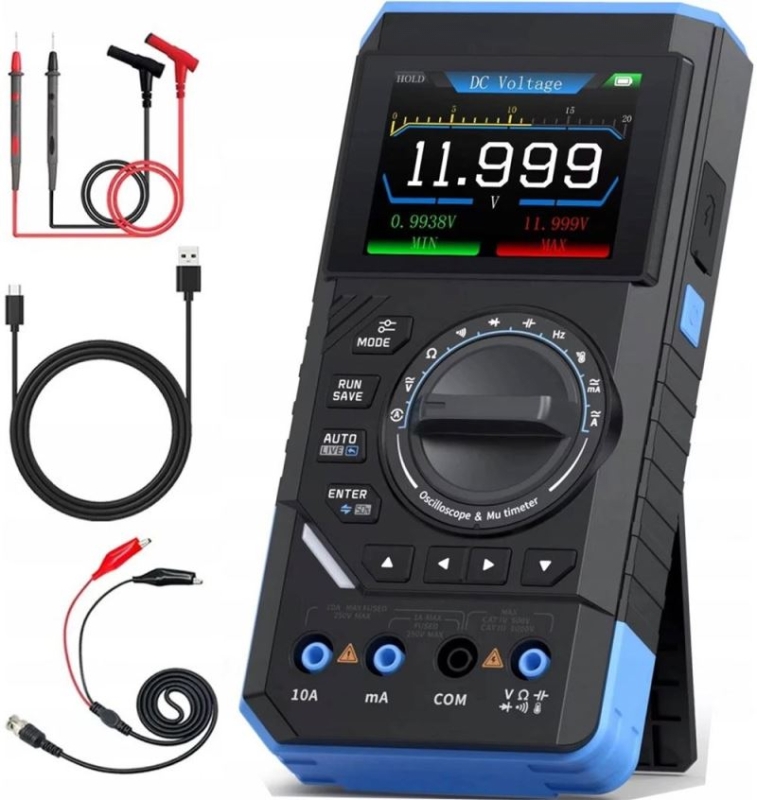

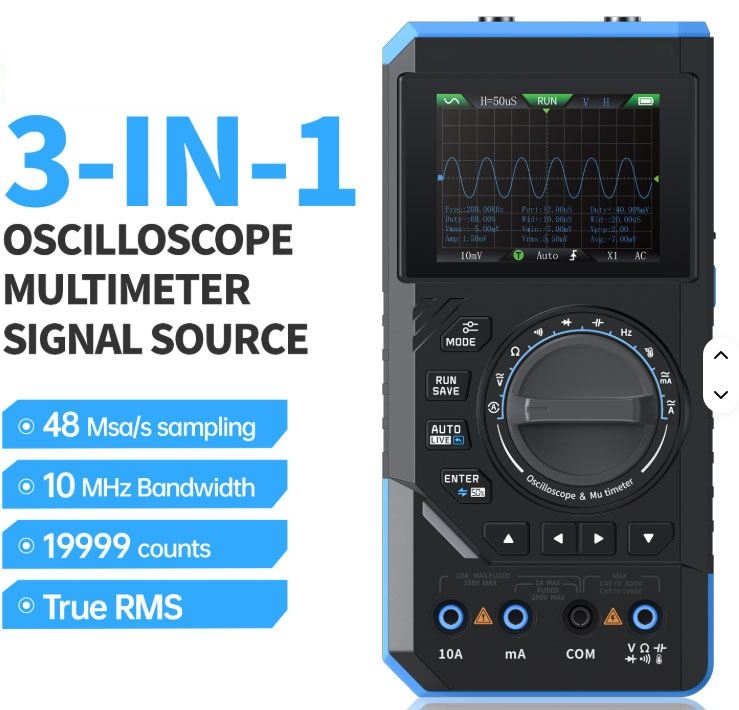

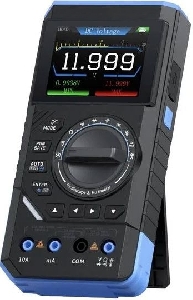

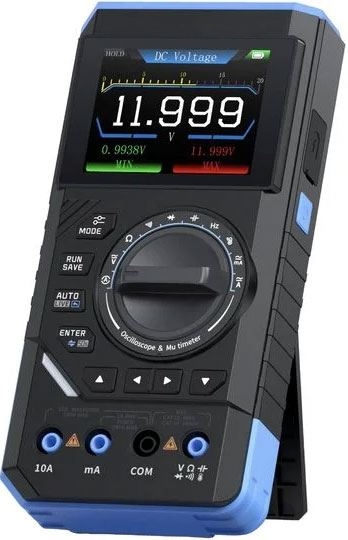

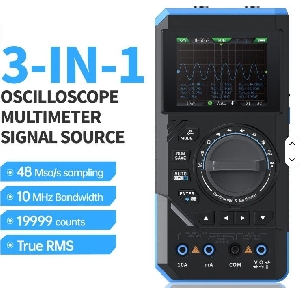

Přenosný multifunkční přístroj 3v1, který kombinuje digitální multimetr, osciloskop a generátor signálu v jednom kompaktním obalu.
Je navržen především pro opravy elektroniky, vývoj a diagnostiku v terénu.

Klíčové vlastnosti:
Osciloskop:
Analogová šířka pásma 10MHz, vzorkovací frekvence 48MSa/s.
Podporuje režimy spouštění Auto, Normal a Single.
Multimetr:
Rozlišení 19 999 digit, True RMS.
Měří AC/DC napětí do 1000 V, proud, odpor, kapacitu, frekvenci a teplotu.
Generátor signálu:
Generuje 13 typů vlnových průběhů včetně sinusovky, obdélníku a pily sfrekvencí 0–10 kHz a nastavitelnou amplitudou 0,1–3,0 V.

Přístroj je vybaven 2,8 palců barevným TFT displejem s nastavitelným podsvícením a integrovanou baterií s kapacitou 3000 mAh, která zajistí až 15 hodin provozu.

Technické specifikace:

Obecné parametry:
Displej: 2.8 palce TFT barevný
Jazyky systému: angličtina, čínština
Napájení: USB-C (5 V / 1 A)
Kapacita baterie: 3000 mAh, Li-Ion
Výdrž baterie: až 15 hod. v pohotovostním režimu
Rozměry: 177,4 x 87,5 x 34,5 mm
Hmotnost: cca 300 g
Pracovní teplota: 0 ... 40 °C

Osciloskop:
Vzorkovací frekvence: 48 MSa/s
Analogová šířka pásma: 10 MHz
Časová základna: 500 ns – 20 s
Svislá citlivost: 10 mV/div – 10 V/div
Vstupní impedance: 1 Mohm
Testovací napětí: sonda 1:1: 80 Vpp (±40 V), sonda 10:1: 800 Vpp (±400 V)
Spouštění : Auto / Normal / Single
Spouštěcí hrana: Vzestupná / Sestupná
Úroveň spouštění: Nastavitelná s indikací
Zmrazení vlny (HOLD): Ano
Automatická měření: Max, Min, AVG, RMS, Vpp, Frekvence, Perioda, Duty Cycle

Měřené veličiny a rozsahy:
1.9999 V / 19.999 V / 199.99 V / 1000 V DC ±(0.5 % + 3dig)
1.9999 V / 19.999 V / 199.99 V / 750.0 V AC ±(1.0 % + 3dig)
19.999mA / 199.99 mA / 1.9999 A / 9.999 A DC ±(1.2 % + 3dig)
19.999 mA / 199.99 mA / 1.9999 A / 9.999 A AC ±(1.5 % + 3dig)
199.99 ohm – 19.999 Mohm ±(0.5 % + 3) až ±(2.0 % + 3) podle rozsahu
9.999 nF– 99.99 mF ±(2.0 % + 5dig) až ±(5.0 % + 20dig)
-55 °C až 1300 °C ±(2.5 % + 5dig)

Ostatní funkce:
Diodový test
Zkoušečka spojitosti s bzučákem
Detekce fázového vodiče (LIVE/N)
Data HOLD / zamražení hodnoty

Generátor signálů:
Počet výstupních forem: 13 typů signálů
Frekvenční rozsah: 0 – 10 kHz
Amplituda: 0.1 V – 3.0 V
