Multitester 6 parametrů střídavého napětí v rozsahu 80-260VAC (wattmetr V-A-P-F-COSfí metr).

Funkce:
- měření elektrických parametrů (napětí, proud, aktivní výkon, energie, frekvence, účiník-COS fí)
- alarm přetížení nad nastavitelnou prahovou hodnotou - blikání alarmu a podsvícení
- měřenou energii lze resetovat pomocí tlačítka
- uložitelná data po vypnutí

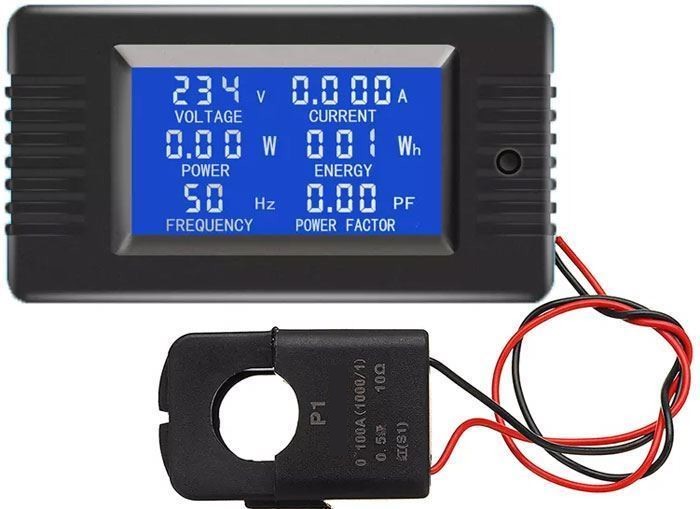

- všechny údaje na LCD podsvíceném displeji - podsvícení je možno vypnout

Specifikace:
Pracovní i měřené napětí: 80 ... 260VAC
Měřený proud: AC 0–100A / 22kW bezkontaktně
Provozní frekvence: 45–65Hz
Přesnost měření: stupeň 1.0

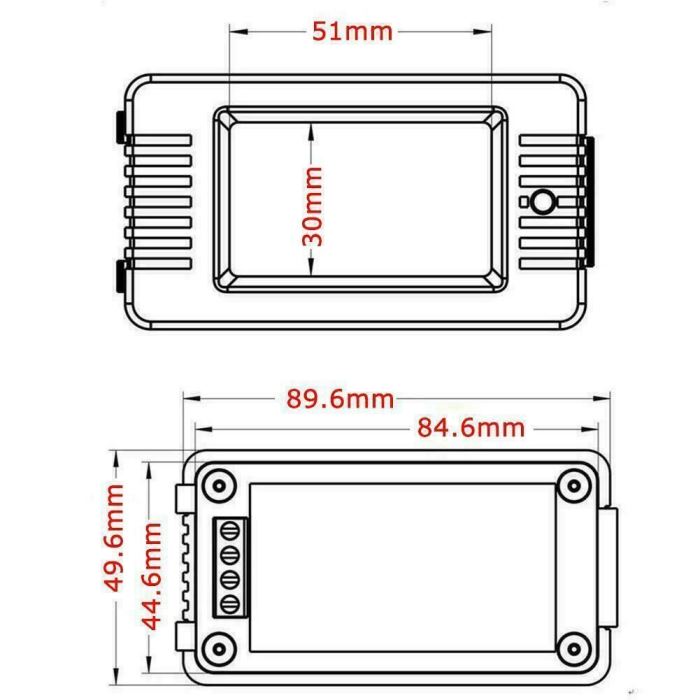

Rozměry: 90x50x20mm

Zobrazení:
1. Power
Rozsah: 0,2 ... 22000W
<10 W formát zobrazení: 0,00 ... 9,99W
<100 W formát zobrazení: 10,0 ... 99,9W
<1000 W: 100 ... 999W
<10000W formát zobrazení: 1,00 ... 9,90 kW
>10000W formát zobrazení: 10,0 ... 22,0kW

2.Energie
Rozsah: 0 ... 999 kWh
<1kWh formát zobrazení: 0 ... 999Wh
<10kWh formát zobrazení: 1,00 ... 9,99kWh
>10kWh formát zobrazení: 10 ... 999kWh

Napětí
Rozsah: 80 ... 260VAC
Formát zobrazení: 80 ... 260V

Proud
Rozsah: 0,001 ... 100AAC
<10A formát zobrazení: 0.000 ... 9.999A
>10A formát zobrazení: 10.00 ... 99.99A

Frekvence
Rozsah: 45 ... 65Hz
Formát zobrazení: 45 ... 65Hz

Výkonový faktor (Cos fí)
Rozsah: 0 ... 1PF
Formát zobrazení: 0.00 ... 1.00PF

Nastavení:
- Reset energie
Držte tlačítko do doby, dokud se nerozbliká hodnota energie. Poté uvolněte.
Krátkým stiskem tlačítka resetujte hodnotu na displeji.

- Nastavení práhu poplachu
Držte tlačítko do doby, dokud se na displeji LCD zobrazí "SET CLr". Poté uvolněte.
Displej zobrazuje aktuální hodnotu poplachu. Poslední číslice začne blikat. Opakovaným krátkým stiskem tlačítka lze měnit hodnotu poplachu.
Po dokončení nastavení stiskněte pro uložení tlačítko po dobu 5 sekund. Rozsah prahu aktivní energie je 0,0 ... 2,5kW.

Upozornění:
1. Tento modul je vhodný pouze pro vnitřní použití.
2. Aplikované zatížení nesmí překročit jmenovitý výkon - způsobí poškození

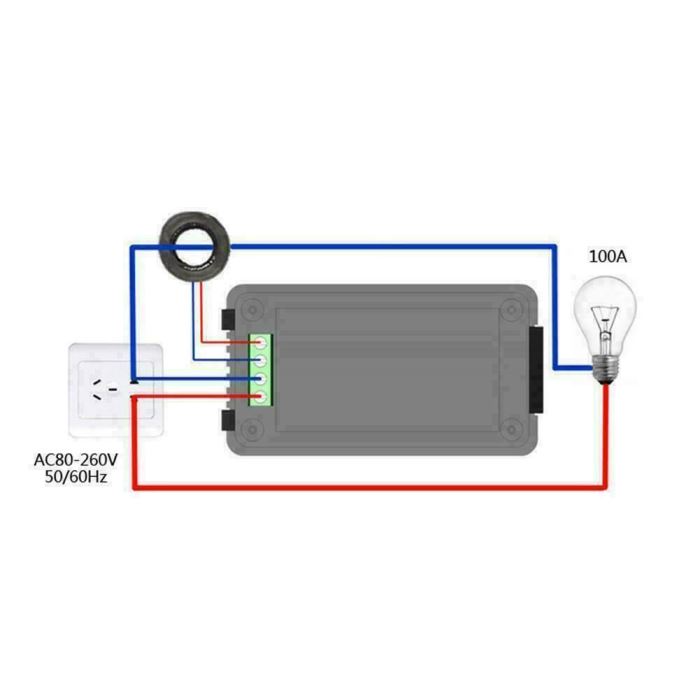

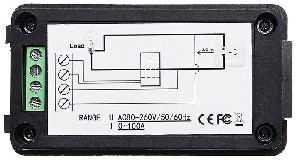

3. Dodržte zapojení dle schematu na zadní straně výrobku
